鋼砼濾板

       鋼砼濾板在濾池中起固定濾頭和承載濾料的作用。濾板制作安裝的好壞直接影響到濾池能否正常運行，特別是對平整度的要求高，如誤差太大，濾頭安裝時就不可能在同一水平面上，導致運行時配水、配氣不均勻，影響濾池的處理效果。反沖洗時若配水、配氣不均勻，會導致濾料層的反沖均勻度不一致，造成濾池局部反沖洗強度過大，使濾料層過度沖刷或反洗不透徹。

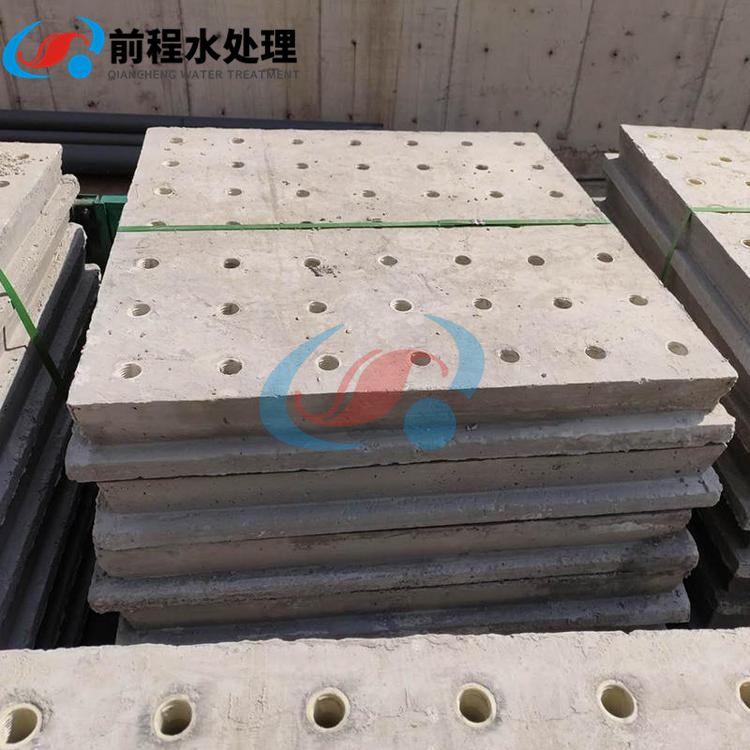

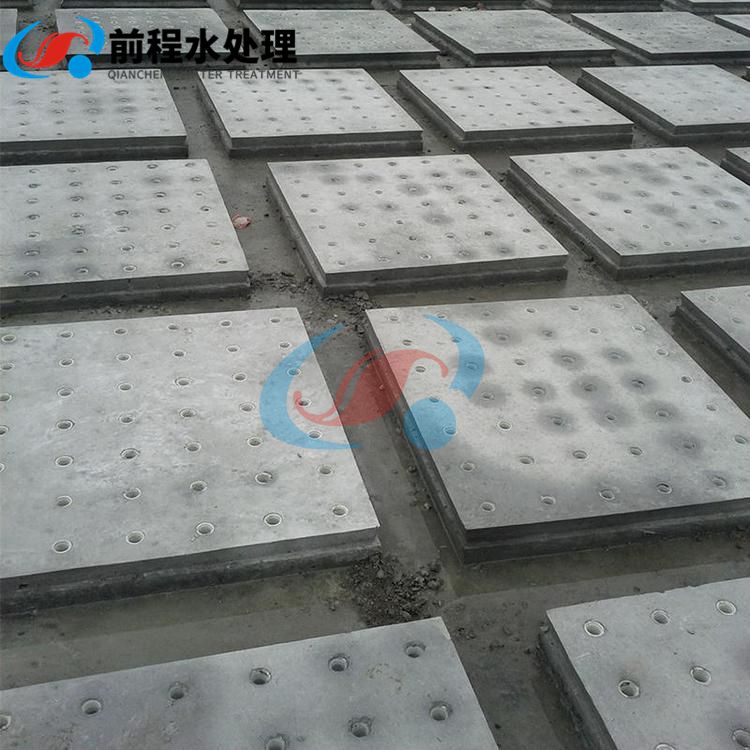

      砼濾板采用立式平板鋼模澆制，水灰比、細石、石英砂級配科學，嚴格執行相關標準，按設計要求計算開孔比，預埋ABS工程塑料套管、配雙層雙向優良螺紋鋼筋。采用高標號水泥，標準細石和石英砂，經機械攪拌，搗實澆制而成。濾板上下兩面每平方米水平誤差±2mm。濾池中安裝可達到整池水平誤差≤5mm的高精度，且四邊整齊無翹曲，保證了濾池配水、配氣的均勻性。
濾板的標準規格為980×980×100mm、 960×960×100mm、980×1140×100mm（長×寬×高），濾頭標準配量是（6×3）個/㎡，（6×6）個/㎡，49個/㎡，56個/㎡。同時經營厚度為100mm、濾板，可根據要求經營其他異型尺寸。

◆經營工藝條件及要求：按GB50204的要求執行，出廠齡期在28天以上，單板平面水平誤差小于±2mm，濾板厚度誤差小于±3mm,預埋套管定位尺寸誤差小于±3mm。
◆濾板間接縫：采用專用密封膠，密封性能好。不銹鋼錨固件和壓板均采用食品級不銹鋼材料，使用壽命長且*無害。該產品除了適合新建濾池（V型濾池、氣水反沖濾池、曝氣生物濾池、普通快濾池、無閥濾池等），同樣適合老濾池的改造（尤其是普通快濾池和無閥濾池），濾板參數及規格混凝土強度C25~C30配筋雙層雙向φ10國標螺紋鋼經營工藝條件及要求按GB50204標準執行，出廠期限≥28天外觀表面平整，無露筋、翹曲、振裂，四邊無破損，預埋套管準確無倒錯、歪斜、遺漏，套管內無堵塞。公差雙面平整度誤差±3mm四邊垂直度誤差≤5mm。

【適用范圍】：
1、自來水給水濾池內；虹吸濾池；v型濾池；
2、曝氣生物濾池（BAF池）中的復合生物濾池內。

濾板安裝要求：
★1）在土建單位施工底梁時，應提供并負責預埋螺栓。濾板安裝過程中要求在濾板下加混凝土支墩，包括Φ16或14不銹鋼預埋件、緊固件、100×80不銹鋼中央固定件和L80×50  L＝75不銹鋼周邊固定件等。中央和周邊固定件厚度均為8mm，需校驗濾板的底梁是否水平，是否滿足安裝要求。
2）濾板安裝前逐個進行清理除塵工作和各項尺寸的檢測，合格后進行安裝；濾板安裝時逐塊用水準儀檢測調平，用不銹鋼板墊壓實，不能松動。同時，濾板鋪設過程中需對濾頭進行試插，如濾頭被碰，濾板位置應適當調整，直至濾頭可以安裝為止。濾板鋪好后檢測濾板平整度，并作適當調整，保證每平方濾板平整誤差不大于±2mm，整格濾池濾板之間不大于±5mm。
3）安裝不銹鋼壓塊固定濾板，用螺帽緊固，再次復核濾板標高，當一格濾池完全調試合格，才能進行濾板間的密封嵌縫。
4）安裝完成后的濾板下面應清掃干凈，不得有任何垃圾和遺漏物品。
★5）濾板接縫密封：濾板嵌縫工作不得在惡劣氣候條件下進行。接縫時前先清掃濾板之間凹槽內污物，一般先用壓力水沖洗、晾干；再用PE密封條接縫底部；然后用903或905密封膠泥嵌縫（按水泥：砂：903膠=1:1:0.5比例配置成903砂漿），對濾板對濾板之間及濾板與池壁之間的縫隙進行密封，合格的嵌縫應在反沖洗時不漏水。嵌縫在潮濕環境中養護三天，七天后投入使用。
濾頭的安裝
1）濾頭安裝應在單格濾池全部安裝、固定、嵌縫及檢測后進行。
2）每塊濾板上的濾頭在該濾板安裝前試裝，以保證濾頭安裝準確到位。
3）預埋濾頭柄套及濾頭應無堵塞、無破損、無漏裝，濾桿及套管內的螺紋處需清潔，不能有任何雜物。
4）濾頭上部平整豎直，不得有高低、歪斜現象；單格濾池濾頭頂誤差不得大于±2.0mm，濾頭柄螺紋需固定到位。
★5）在濾頭、濾板安裝結束后，要進行必要的檢測，確保安裝質量達到標準和設計要求。
★注意事項
濾料的鋪設裝填，首先鋪設底部承托層時一定要特別注意輕放在濾板濾頭上面，防止承托層大塊接觸濾頭時劇烈的撞擊對濾頭造成破損。然后鋪設濾砂或其他濾料，并保證濾料層的鋪設水平和質量。
